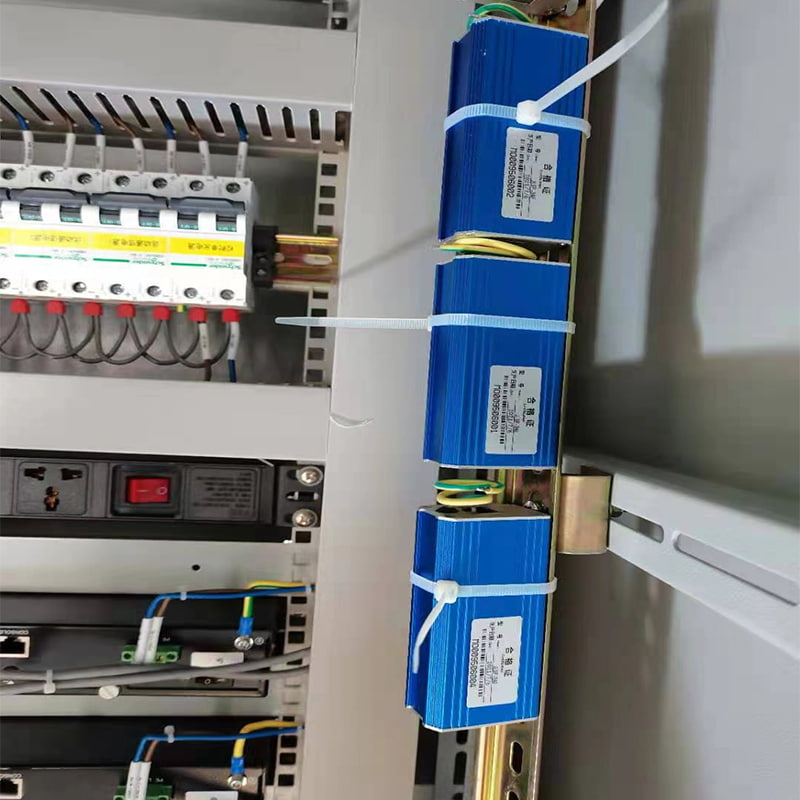

Collegamento in serie

Questa modalità collega il SPD direttamente in serie con il canale di trasmissione del segnale, in modo che la corrente di picco e il flusso del segnale condividano lo stesso percorso. Il suo valore fondamentale risiede nel garantire l'integrità dei segnali ad alta velocità:

Scenari applicabili : Sistemi ad alta larghezza di banda come Gigabit Ethernet (≥1 Gbps), USB 3.0+, HDMI 2.0, video 3G-SDI e radiofrequenza (RF). Questi scenari richiedono precisione nell'adattamento dell'impedenza (±10Ω) e controllo della perdita di inserzione (<0,5 dB). Gli SPD in serie, con la loro bassissima capacità parassita (≤1 pF), prevengono la distorsione del fronte del segnale e mantengono la conformità al diagramma a occhio.

Tecnologie chiave : È richiesto un design fail-open (con meccanismo di fusione integrato) e il percorso di messa a terra deve soddisfare le specifiche di bassa induttanza della norma IEC 61643-21 (lunghezza del filo di messa a terra <0,5 m, induttanza <100 nH). Nelle trasmissioni a lunga distanza, la topologia in serie sopprime le oscillazioni di tensione residua causate dall'induttanza di linea, rendendola adatta a scenari di precisione come reti dorsali di automazione industriale e alimentatori di stazioni base.

Metodo di connessione parallela

Questa modalità collega l'SPD in parallelo tra la linea di segnale e la linea di terra, e il segnale normale bypassa il protettore. I suoi vantaggi sono l'adattabilità a sistemi a media e bassa velocità e la semplificazione delle modifiche ingegneristiche:

Scenari applicabili : RS-485/422 (≤10 Mbps), bus CAN, sensori 4-20 mA, audio analogico e linee telefoniche POTS. Questi sistemi possono tollerare carichi capacitivi elevati (tipicamente 50-100 pF) e possono essere installati in parallelo senza scollegare le linee. Sono adatti per l'aggiornamento della protezione contro i fulmini in sistemi esistenti come allarmi antincendio e sistemi di automazione degli edifici.

Tecnologie chiave : Le prestazioni dipendono fortemente dalla qualità della terra: l'impedenza di terra deve essere ≤0,1Ω e l'induttanza del percorso di scarica deve essere <1μH (diametro del filo ≥6mm²). È necessario utilizzare un diodo TVS a bassa tensione di clamping (ad esempio, ±5V@3A) per garantire che la tensione residua sia inferiore all'80% della tensione di tenuta dell'apparecchiatura protetta.
