Improvvisi malfunzionamenti elettrici, danni inspiegabili alle apparecchiature e persino occasionali incendi elettrici sono spesso correlati a "sovratensioni transitorie", comunemente note come "sovratensioni". Queste "shock elettrici" invisibili possono essere causate da fulmini, dall'accensione o dallo spegnimento di elettrodomestici o da interferenze della rete elettrica, il che le rende "killer invisibili" per le apparecchiature elettriche.

Dispositivo di protezione contro le sovratensioni (SPD) È uno "scudo" specificamente progettato per gestire le sovratensioni. Può rilasciare rapidamente l'energia elettrica in eccesso a terra quando la tensione supera improvvisamente il limite, proteggendo le apparecchiature da eventuali danni. Che si tratti di impianti industriali, sottostazioni ferroviarie, stazioni base per comunicazioni o centrali elettriche di nuova generazione, sono indispensabili. Di seguito, Anhui Jinli Electric spiegherà il principio di funzionamento degli SPD, come selezionarli e come installarli.

Come funziona l'SPD? Come una "guardia di sicurezza intelligente"

Le funzioni principali di un dispositivo di protezione da sovratensione (SPD) sono duplici: innanzitutto, limitare i picchi di tensione improvvisi e, in secondo luogo, deviare la corrente in eccesso verso terra. La sua logica di funzionamento è piuttosto semplice da comprendere; è come una "guardia di sicurezza intelligente": quando la tensione è normale, l'SPD rimane in modalità "dormiente", con una resistenza interna estremamente elevata, completamente insensibile al normale funzionamento degli apparecchi elettrici e totalmente inconsapevole della sua presenza. Tuttavia, se la tensione aumenta improvvisamente (superando un valore di sicurezza predeterminato), componenti speciali all'interno dell'SPD (come varistori e tubi di scarica) conducono istantaneamente, riducendo la resistenza interna a livelli estremamente bassi, agendo come una "paratoia" per deviare rapidamente la sovratensione in eccesso verso terra. Una volta che la tensione torna alla normalità, l'SPD torna automaticamente in modalità "dormiente", garantendo il funzionamento ininterrotto delle apparecchiature.

Come scegliere un SPD? Ricorda 3 elementi fondamentali: settore, parametri, ambiente.

1. Innanzitutto, consideriamo lo scenario del settore: luoghi diversi hanno esigenze diverse.

Sistemi di automazione industriale: I sistemi elettrici di automazione industriale presentano più livelli, che richiedono una "protezione multistrato": Classe I per la scatola di distribuzione principale, Classe II per le scatole di distribuzione secondarie e Classe III per le scatole di distribuzione terminali, garantendo una protezione completa senza punti ciechi. I sistemi di controllo per l'automazione industriale sono caratterizzati da unità di controllo precise, collegamenti di segnale complessi e ambienti di campo difficili. La selezione degli SPD deve considerare la protezione da sovratensioni sia sul lato alimentazione che sul lato segnale, tenendo conto del livello di tensione del sistema, del tipo di interfaccia, del tempo di risposta e di altri parametri fondamentali.

Sistemi ferroviari elettrificati: Per i sistemi ferroviari elettrificati, è necessario seguire rigorosamente i requisiti della "Transportation Equipment Letter [2016] No. 325" e della "Transportation Equipment Letter [2017] No. 240" del China Railway Corporation Transportation Bureau e integrare profondamente i due principi fondamentali della zonizzazione della protezione dai fulmini e della classificazione della protezione dai fulmini come definiti in GB 50057-2010 "Codice per la progettazione della protezione dai fulmini degli edifici" e GB 50343-2012 "Specifiche tecniche per la protezione dai fulmini dei sistemi informatici elettronici degli edifici", per costruire un sistema di protezione dai fulmini per ferrovie elettrificate che copra tutti gli aspetti e tutti gli scenari;

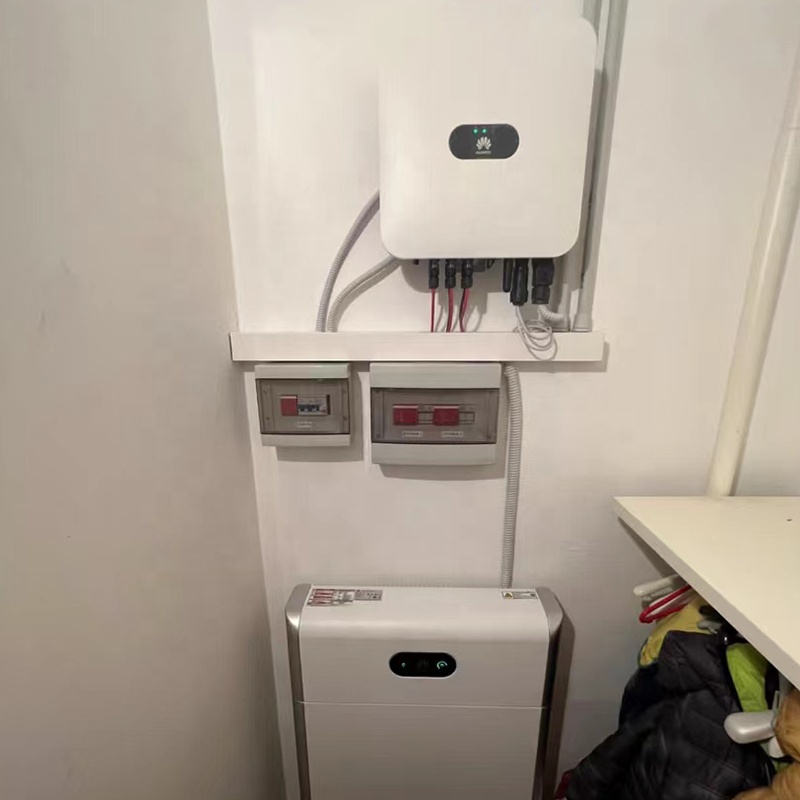

Nuovo sistema energetico: Un nuovo sistema energetico (inclusi impianti fotovoltaici, eolici, di accumulo di energia, di ricarica di veicoli elettrici, ecc.), in quanto componente principale del nuovo sistema di alimentazione, integra generalmente un gran numero di apparecchiature elettriche ed elettroniche di precisione (come moduli fotovoltaici, inverter, convertitori, batterie di accumulo di energia, stazioni di ricarica, ecc.) e viene utilizzato principalmente in aree ad alto rischio di fulmini all'aperto. È vulnerabile alle sovratensioni da fulmini e alle fluttuazioni della rete elettrica, che possono causare danni alle apparecchiature, paralisi del sistema e persino incendi. Il dispositivo di protezione da sovratensioni (SPD) è un dispositivo di protezione fondamentale e la sua selezione scientifica determina direttamente l'efficacia della protezione del sistema. In questa fase, è necessario scegliere un nuovo SPD specifico per il tipo di energia, altrimenti potrebbero verificarsi facilmente problemi.

2. Parametri chiave: non ignorare questi numeri

* Tensione massima di esercizio continuativo (Uc): la tensione normale che l'SPD può sopportare per un lungo periodo. Deve essere superiore alla tensione di sistema (tensione di fase).

* Corrente di scarica nominale (In): la corrente di picco che l'SPD può sopportare ripetutamente. Scegliere in base agli standard e al luogo di installazione.

* Corrente impulsiva di tenuta (Iimp): capacità di resistere ai fulmini diretti. Maggiore è il valore, migliore è l'effetto protettivo contro i fulmini. Scegliere un valore più alto per aree esterne o luoghi soggetti a frequenti fulmini.

* Livello di protezione da tensione (Up): il limite di tensione che l'SPD può mantenere. Più basso è il valore, più sicuro è.

3. Infine, considera l'ambiente di installazione:

Temperatura e umidità: nelle regioni umide del sud, nelle fredde regioni del nord o nelle officine ad alta temperatura, scegliere SPD resistenti all'umidità e alle alte e basse temperature, altrimenti sono soggetti a guasti;

Livello di protezione: per installazioni all'aperto o officine in cui sono presenti polvere e macchie d'olio, scegliere SPD con elevati livelli di protezione, impermeabili, antipolvere e resistenti agli urti meccanici, riducendo così la probabilità di rottura.

Come installare un SPD?

1. Posizione di installazione: più è vicina alla fonte di alimentazione/apparecchiatura, meglio è.

Ingresso di corrente: l'SPD deve essere installato nel punto in cui la linea elettrica entra nell'edificio o nell'apparecchiatura per bloccare le sovratensioni il prima possibile e impedire che entrino nell'apparecchiatura.

Installazione a più livelli: installare l'SPD accanto alla scatola di distribuzione principale, alle scatole di distribuzione secondarie e alle apparecchiature terminali secondo le classificazioni di Classe I, Classe II e Classe III precedentemente menzionate. La protezione a più livelli è più affidabile.

2. Cavi di collegamento: più sono corti, meglio è, e la messa a terra deve essere sicura.

Lunghezza del cavo: il cavo di collegamento tra l'SPD e l'apparecchiatura/scatola di distribuzione deve essere mantenuto entro 0,5 metri. Più lungo è il cavo, peggiore è l'effetto di protezione dalle sovratensioni.

Collegamento equipotenziale: il filo di messa a terra di tutti gli SPD deve essere collegato al filo di terra dell'edificio per garantire che la corrente di sovratensione venga correttamente condotta a terra.

3. Metodi di installazione: distinguere tra collegamenti paralleli e in serie

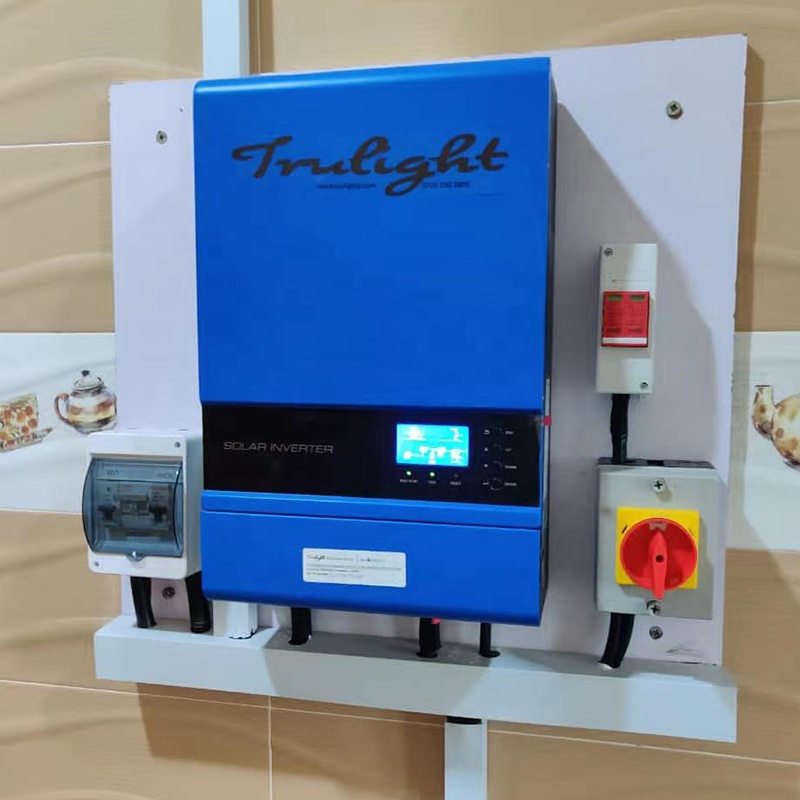

Installazione in parallelo: utilizzata nella stragrande maggioranza dei casi, come ad esempio l'SPD in una scatola di distribuzione. Viene collegata in parallelo alle linee elettriche per scaricare le sovratensioni senza compromettere la normale alimentazione elettrica.

Installazione in serie: generalmente utilizzata per linee di segnale (come cavi di rete e cavi dati). Viene collegata in serie al centro della linea di segnale per proteggere il segnale dalle interferenze da sovratensione.

4. Manutenzione regolare

Leggi gli indicatori: Gli SPD di alta qualità sono dotati di indicatori di stato: il verde indica il normale funzionamento, mentre il rosso indica un guasto e richiede la sostituzione.

Ispezione regolare: Durante le stagioni piovose (come la primavera e l'estate) o in luoghi critici come fabbriche e centrali elettriche, gli SPD devono essere ispezionati periodicamente per garantirne la funzionalità.

La sicurezza elettrica è fondamentale. Un piccolo SPD può prevenire danni alle apparecchiature, ridurre le perdite dovute a fermo macchina e persino prevenire incendi di origine elettrica. Gli SPD di Anhui Jinli Electric sono disponibili in modelli adatti a diversi settori e scenari. Che si tratti di un impianto industriale, di una sottostazione ferroviaria, di una stazione base per le comunicazioni o di una nuova centrale elettrica, è possibile trovare lo "scudo protettivo" giusto.

Scegliendo il modello giusto, installandolo nel luogo corretto ed effettuando una manutenzione regolare, puoi proteggere le tue apparecchiature elettriche dai rischi di sovratensione, garantendone un utilizzo sicuro e duraturo! Per ulteriori domande, non esitare a contattare Anhui Jinli Electric: il loro team di professionisti ti aiuterà a personalizzare la soluzione di protezione.
