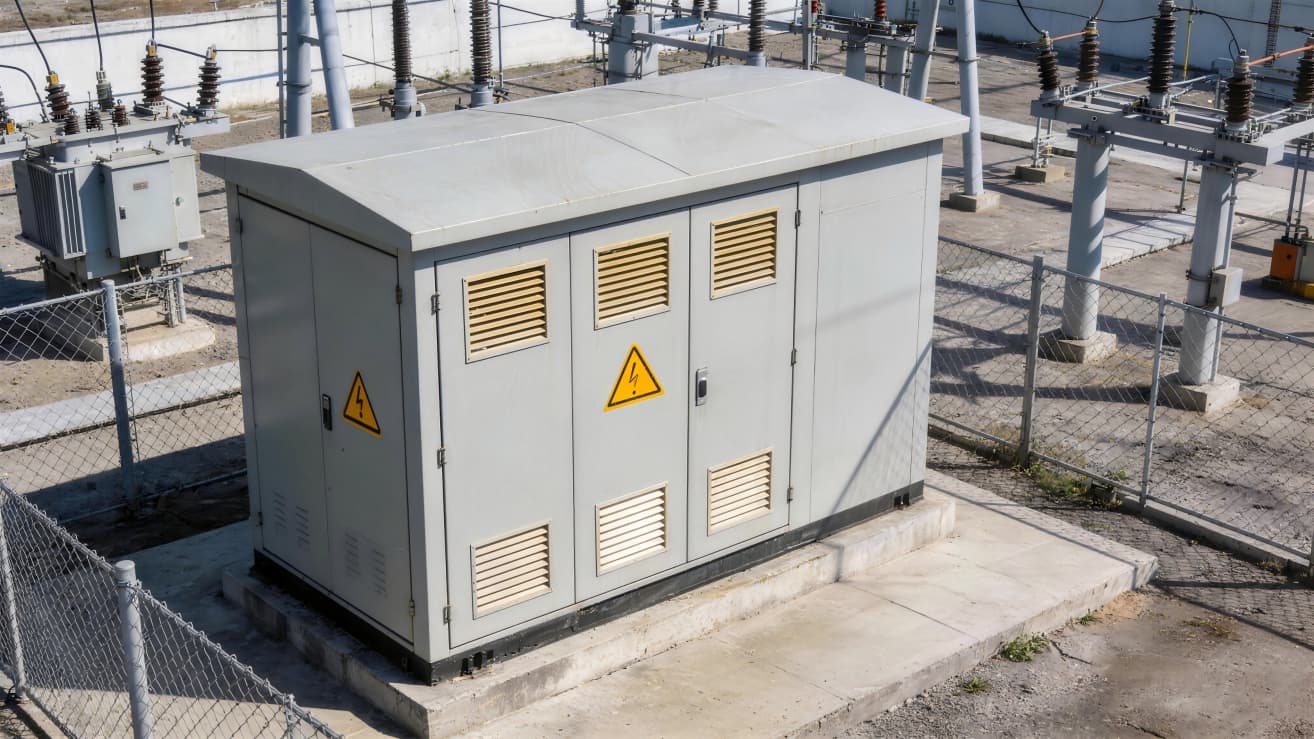

Durante i temporali, le sovratensioni indotte dai fulmini e le sovratensioni di commutazione possono facilmente penetrare in apparecchiature come sottostazioni a scatola e unità ad anello, danneggiando l'isolamento e causando interruzioni di corrente, con conseguenti perdite economiche per zone industriali, nuovi progetti energetici e attività minerarie. In quanto componente di protezione fondamentale, il limitatore di sovratensione blocca le sovratensioni e dissipa l'energia di picco, salvaguardando così le apparecchiature di distribuzione dell'energia.

Anhui Jinli Electric è specializzata nella protezione contro i fulmini e le sovratensioni, concentrandosi sulla ricerca e sviluppo e sulla produzione di scaricatori di sovratensione e dispositivi di protezione contro le sovratensioni. Il suo portafoglio prodotti comprende scaricatori di sovratensione per stazioni, per reti di distribuzione e per linee elettriche, compatibili con diverse tipologie di quadri elettrici; questi prodotti sono ampiamente utilizzati nelle reti di distribuzione urbane, negli impianti fotovoltaici ed eolici, nell'industria chimica e nei progetti di trasporto ferroviario.

Punti chiave per la selezione di un limitatore di sovratensione

Molti ingegneri tendono a confondere la corrente di scarica nominale (In), un parametro utilizzato per test e verifiche, con la massima capacità di resistenza alla corrente di fulmine. La chiave per la scelta sta nel garantire un corretto coordinamento dell'isolamento tra il limitatore di sovratensione e l'apparecchiatura:

1. Tensione nominale (Ur) e tensione di esercizio continuo (Uc): selezionate in base alla tensione di sistema e al metodo di messa a terra; per sistemi a 10 kV non efficacemente messi a terra, si utilizzano comunemente Ur = 17 kV e Uc = 13,6 kV, mentre per condizioni operative speciali è necessario un calcolo in loco.

2. Capacità di corrente di picco: 5 kA (8/20 μs) è la scelta standard, mentre 10 kA è selezionato per i circuiti critici nelle aree con elevata attività di fulmini; margini di corrente di picco maggiori sono richiesti per i nuovi sistemi energetici e le linee aeree di ingresso.

3. Tensione residua: fattore di coordinamento dell'isolamento ≥ 1,2–1,4; minore è la tensione residua, maggiore è il margine di protezione.

4. Distanza di dispersione: in ambienti fortemente inquinati, con spruzzi di acqua salata costiera e presenza di sostanze chimiche, scegliere scaricatori a rivestimento composito con maggiore distanza di dispersione.

5. Standard di qualificazione: Conforme a GB 11032 (equivalente a IEC 60099-4); forniti rapporti completi di prova di tipo; soddisfa i requisiti per l'accettazione dell'offerta.

Vantaggi principali

Rivestimento in gomma composita; resistente allo sporco e alla condensa; adatto a diversi ambienti di lavoro difficili.

Dischi valvola ad alte prestazioni, tempo di risposta nell'ordine dei nanosecondi, bassa tensione residua ed efficace soppressione di vari tipi di sovratensione.

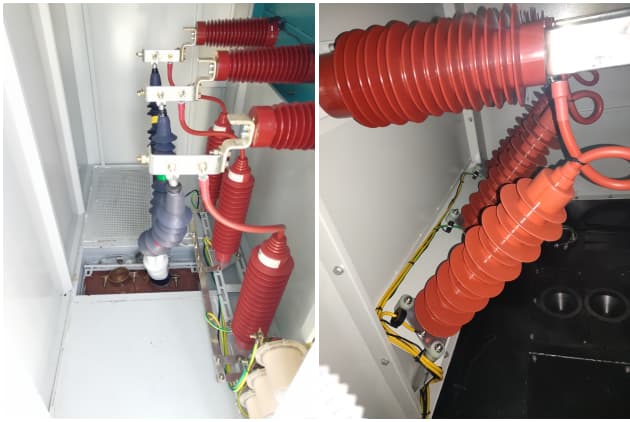

Supporta varie configurazioni di montaggio, incluse opzioni a sospensione e integrate in armadi, ed è compatibile con set di apparecchiature completi.

Tutta la documentazione di qualificazione è completa e soddisfa i requisiti per la presentazione dell'offerta e l'accettazione del progetto.

Monitoraggio online intelligente

L'invecchiamento e l'infiltrazione di umidità nei tradizionali scaricatori di sovratensione non sono rilevabili a occhio nudo, rappresentando un rischio per la sicurezza. Terminale di monitoraggio intelligente Jinli:

• Monitoraggio in tempo reale della corrente di dispersione, registrazione dei dati relativi agli eventi di scarica atmosferica e identificazione dell'invecchiamento delle apparecchiature.

· La tecnologia wireless LoRa elimina la necessità di cablaggio, facilitando l'ammodernamento delle sottostazioni a scatola e delle unità di distribuzione ad anello.

• Analisi dei dati della piattaforma, avvisi automatici di anomalie, valutazione della vita utile residua e implementazione della manutenzione predittiva.

Dalle sottostazioni urbane e dalle sale di distribuzione dei parchi industriali agli impianti fotovoltaici montani, ai parchi eolici del Gobi e agli impianti chimici antideflagranti, i limitatori di sovratensione Jinli sono spesso abbinati aSPD (Dispositivi di protezione da sovratensioni)per realizzare un sistema di protezione contro i fulmini a più livelli. Questo crea una catena di protezione completa che si estende dai punti di ingresso dei cavi ai sistemi di controllo secondari, fornendo una soluzione di protezione integrata basata su una "piattaforma di monitoraggio dei componenti".

Servizi tecnici a sportello unico

Oltre alla fornitura di hardware, Jinli Electric offre progettazione di sistemi di protezione contro i fulmini, verifica dei parametri, supporto tecnico per le gare d'appalto e briefing in loco per risolvere le complesse problematiche progettuali relative alla protezione contro i fulmini.

Sebbene i fulmini siano imprevedibili, è possibile adottare misure di protezione preventive. Anhui Jinli Electric salvaguarda la distribuzione di energia elettrica a media e bassa tensione e garantisce una fornitura stabile di energia grazie a prodotti affidabili e servizi professionali.
