Monitoraggio della rete terrestre è una tecnologia di rilevamento completa per la messa a terra di impianti elettrici, ferroviari, di comunicazione, petrolchimici e di altro tipo. I parametri principali includono la resistenza di messa a terra (R), la conduttività (resistenza di contatto) e la resistività del terreno (ρ). Il sistema di messa a terra forma un percorso a bassa impedenza con il terreno attraverso conduttori metallici, scaricando la corrente di guasto in scenari come fulmini e cortocircuiti per evitare danni alle apparecchiature o scosse elettriche. La tecnologia di base si basa su:

Modellazione di accoppiamento multiparametrico : La rete di messa a terra non è un singolo conduttore, ma una rete complessa composta da elettrodi di messa a terra verticali e conduttori orizzontali. È necessario stabilire un modello tridimensionale del campo elettromagnetico attraverso il metodo degli elementi finiti (FEM) o il metodo degli elementi al contorno (BEM) per analizzare la distribuzione della corrente e il gradiente di potenziale.

Valutazione dinamica delle prestazioni : La resistenza di messa a terra è significativamente influenzata dall'umidità del suolo, dalla temperatura e dalla corrosione. Ad esempio, la resistività del suolo nella stagione secca può aumentare fino a oltre 5 volte rispetto alla stagione delle piogge, con conseguente deterioramento delle prestazioni di messa a terra. Pertanto, è necessario un monitoraggio periodico o in tempo reale per garantire che la resistenza di messa a terra soddisfi lo standard (ad esempio, la norma DL/T 475-2017 stabilisce che la resistenza di messa a terra di una sottostazione sia ≤0,5Ω).

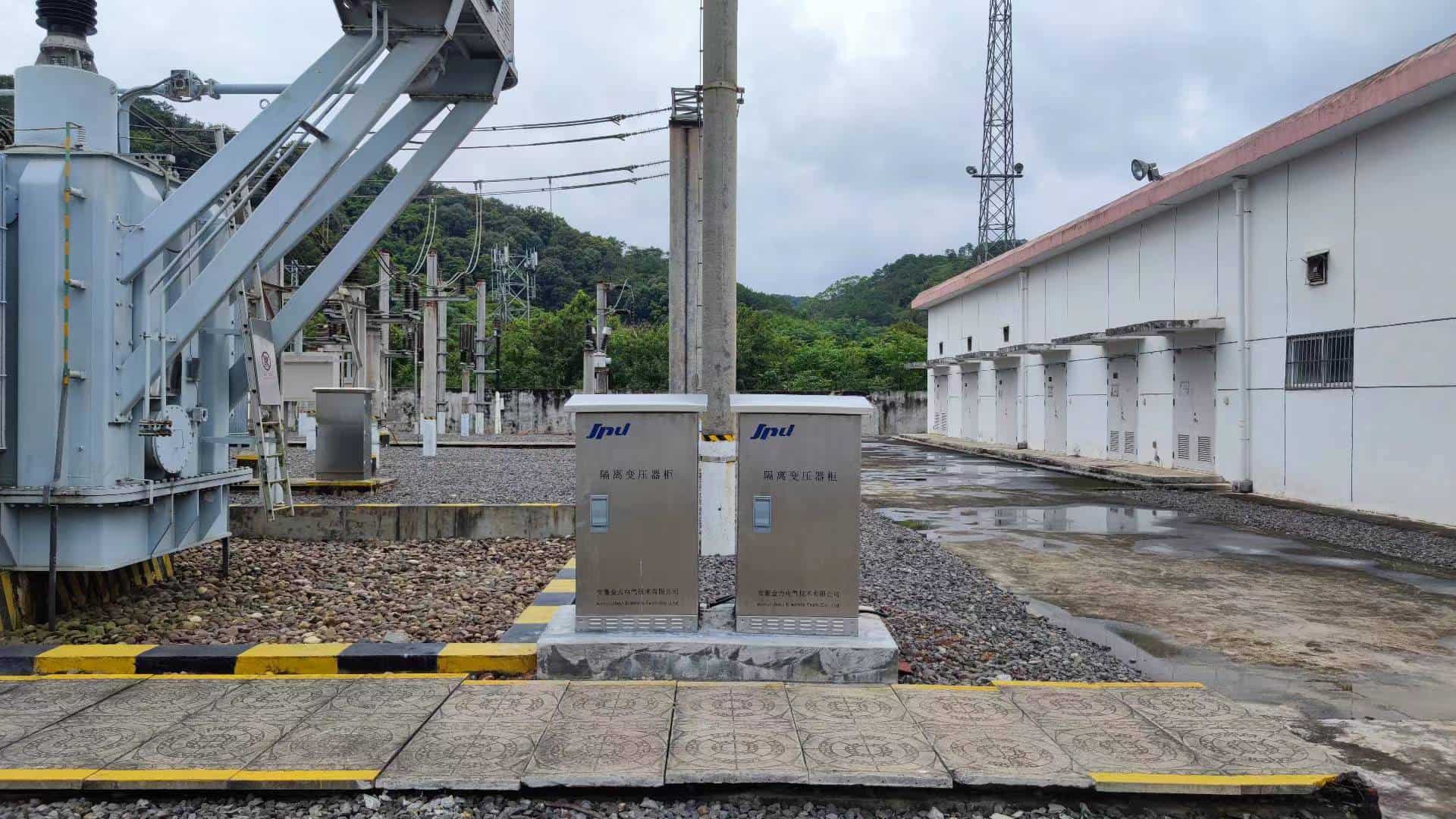

Importanza del progetto Nel 2020, una sottostazione costiera ha subito un aumento anomalo di potenziale durante i fulmini a causa della corrosione della rete di messa a terra, che ha causato la bruciatura del trasformatore principale. Rilevando in anticipo anomalie di resistenza locali (>2Ω) tramite il sistema di monitoraggio online, è possibile evitare tali perdite, con benefici economici diretti superiori a 10 milioni di RMB.
