Come viene distribuita la tensione quando GDT e MOV vengono utilizzati in serie?

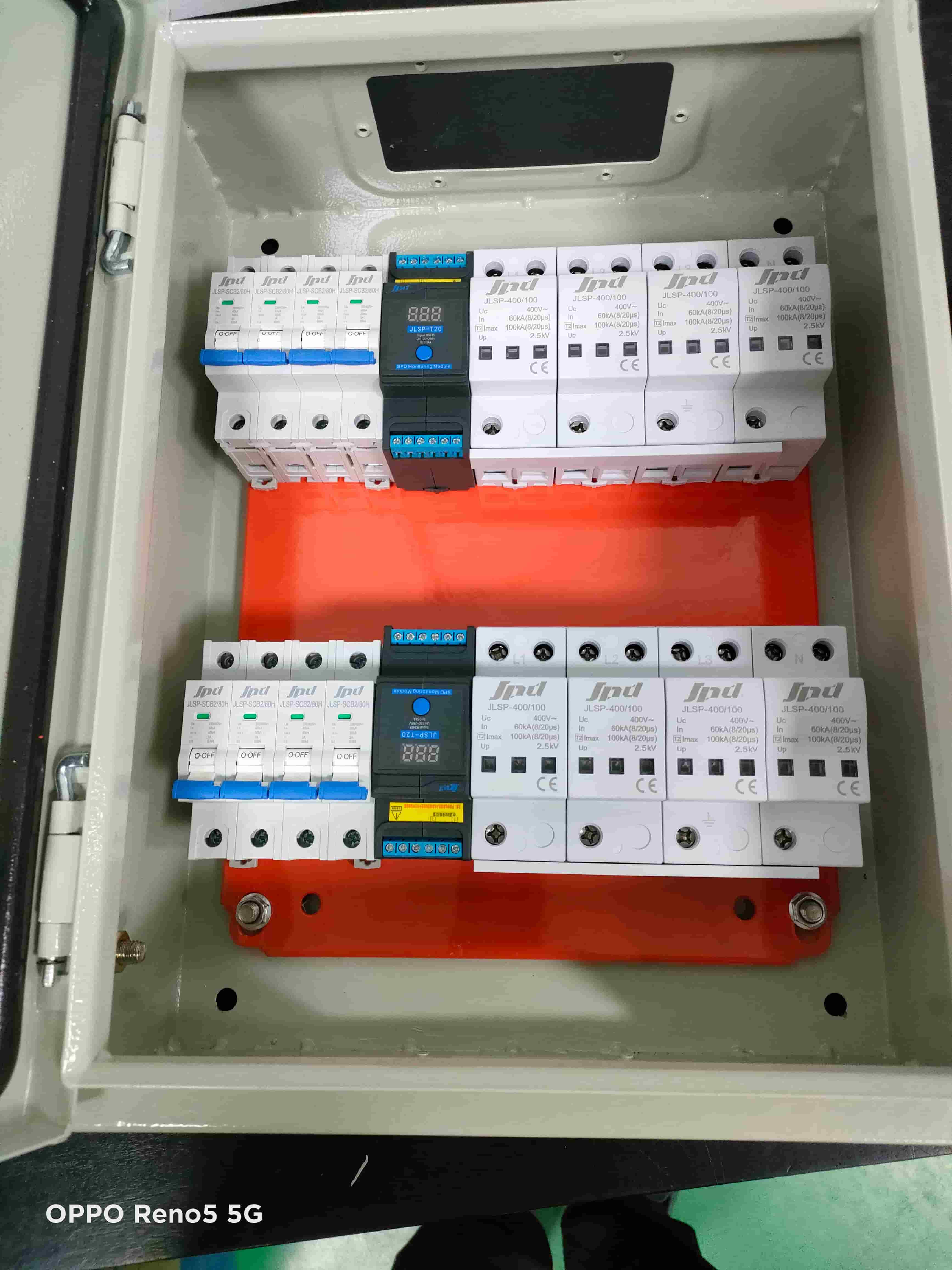

June 25 , 2025Senza sovratensione da fulmine tensione, ovvero, in condizioni di tensione a frequenza di rete normale, la distribuzione della tensione del MOV (varistor a ossido metallico) e del GDT (tubo a scarica di gas ceramico) è influenzata principalmente dalle loro caratteristiche elettriche.
1. GDT (tubo a scarica di gas ceramico):
In normali condizioni di funzionamento, il GDT ha un'impedenza parallela estremamente elevata (circa 1 TΩ) e una capacità parallela estremamente ridotta (inferiore a 1 pF).
Quando la tensione applicata ai capi del GDT è inferiore alla tensione di ionizzazione del gas (vale a dire la tensione di "incandescenza"), la corrente di dispersione del GDT è molto piccola (tipicamente inferiore a 1 pA) e la capacità parallela difficilmente cambia.
In assenza di sovratensione transitoria, il GDT è praticamente non conduttivo; la tensione ad entrambe le estremità è prossima alla tensione di frequenza di rete del sistema.
2. MOV (varistore a ossido metallico):
In normali condizioni di funzionamento, il MOV ha una piccola corrente di dispersione (10 mA) e una grande capacità parallela (circa 45 pF).
Quando la tensione è inferiore alla tensione di soglia del MOV, la sua corrente di dispersione è piccola, ma all'aumentare della tensione, aumenta anche la corrente di dispersione.
In assenza di sovratensione transitoria, grazie alle caratteristiche di elevata impedenza del GDT, la tensione attraverso il MOV sarà molto bassa e quasi non conduttiva, il che attenua efficacemente il degrado delle prestazioni del MOV.
3. Applicazione seriale:
Quando GDT e MOV vengono utilizzati in serie, il GDT agisce come un interruttore in assenza di sovratensione transitoria, isolando il MOV dal sistema e facendo sì che il MOV non abbia praticamente alcuna corrente di dispersione.
In questo modo, la tensione a frequenza di rete del sistema ricade principalmente sul GDT, mentre la tensione ai capi del MOV è molto bassa, quasi prossima a 0 V.
Questo metodo di connessione può prevenire efficacemente l'invecchiamento del MOV dovuto alla corrente di dispersione in assenza di sovratensione transitoria, prolungandone la durata utile.
In sintesi In condizioni di tensione a frequenza di rete normale, nel GDT e nel MOV collegati in serie, la tensione è distribuita principalmente sul GDT, mentre la tensione ai capi del MOV è molto bassa e può essere quasi completamente ignorata. Questa configurazione può proteggere efficacemente il MOV, prolungarne la durata e migliorare l'affidabilità e la praticità dell'intero circuito di protezione.
